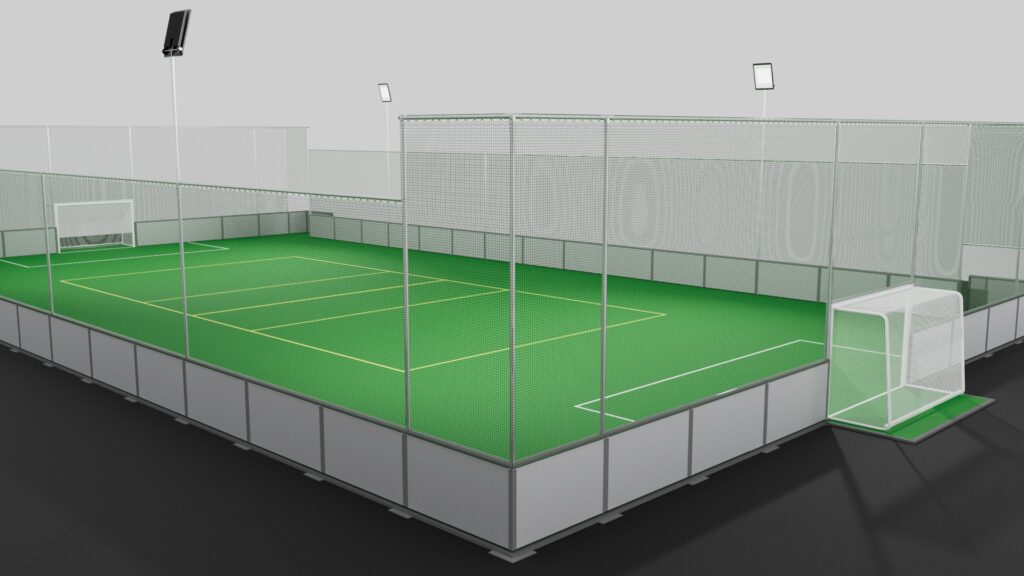

Mantinelové oplotenie s uzavretou konštrukciou

Mantinelový systém pozostáva z nasledovných prvkov:

• Puzdro
  • použitie: pre osadenie stĺpikov oplotenia
  • materiál: ABS plast, farba sivá
  • rozmer: 70.5/60.5x5x800mm

• Vstupná bránička
  • materiál: oceľ
  • povrchová úprava: žiarové zinkovanie
  • rozmer: 2200x1100mm

• Stĺpik
  • materiál: oceľ
  • povrchová úprava: žiarové zinkovanie
  • rozmer: Ø60.3mm

• Rúra
  • použitie: stužujúca vrchná, pre vnútorné vedenie kabeláže osvetlenia a vonkajšie vedenie oceľových/poplastovaných laniek
  • materiál: oceľ
  • povrchová úprava: žiarové zinkovanie
  • rozmer: Ø48mm

• Jaklový profil vystužovací
  • materiál: oceľ
  • povrchová úprava: žiarové zinkovanie
  • rozmer: 30x30x2,5mm; 2x po všetkých stranách zrkadlovo

• Samolepiaca páska protihluková
  • použitie: ukotvenie na jaklový profil
  • rozmer: 30mm*20m, hr. 3mm

• Mantinel
  • materiál: ACP (AL+PEHD+AL panel)
  • kotvený z vnútornej strany športoviska na jaklový profil
  • Rozmer: 1000x2000mm x 6mm hrúbka

• Stĺpik  profilovaný „H“
  • použitie: priebežný stĺpik /krytie spojov mantinelov 100×6,1x1000mm
  • materiál: hliník
  • povrchová úprava: farba nanášaná práškovaním, farba sivá

• Profil ukončovací „L“  65x65x5x1000mm
  • použitie: krytie spojov mantinelov / rohové a dorazové
  • materiál: hliník
  • povrchová úprava: farba nanášaná práškovaním, farba sivá
  • rozmer: 65x65x5x1000mm

• Madlo
  • použitie:vrchné hliníkové krytie mantinelov jednostranné / oblúkový tvar
  • slúži pre uchytenie mantinelov a krytie vrchných hrán ACP panelov
  • rozmer: š/140*v/30*hr/3mm*dl/2000mm

• Mantinel
  • materiál: ACP (AL+PEHD+AL panel)
  • rozmer: 1000x2000mm x 6mm hrúbka
  • kotvený z vonkajšej strany športoviska

• Krytie spojov madla
  • typy krytiek: rohová s výrezom / bez výrezu, priama s výrezom / bez výrezu a dorazová
  • materiál: ASA  / špeciálne vyrobené pre tento systém oplotenia.

Spojovacie prvky pre stĺpy oplotenia:

• Vrchné stuženie pravouhlé / rohové: prechodné, materiál: hliník
• Vrchné stuženie vrchné / priame: prechodné, materiál: hliník
• Stredové a spodné stuženie / doraz: prechodné, materiál: hliník
• Vrchné stuženie v tvare „plus“: prechodné, materiál: hliník / použitie ako spojovací kus pre  výložníky osvetlenia
• Hliníkový výložník: farba nanášaná práškovaním (sivá) + T kus-komplet výška 2 m
• Sieť ochranná materiál: polyester, farba: zelená, oko: 45×45 alebo 100x100mm, hmotnosť: 100- 200g/m2

Spojovací materiál:

• samolepiaca protihluková páska, oko šróby so závitom, skrutky s plochou hlavou, samoistiace matice s krytkami, krytky na jakle, sedlové svorky, poplastované lanko,  šponováky, hliníkové karabínky
